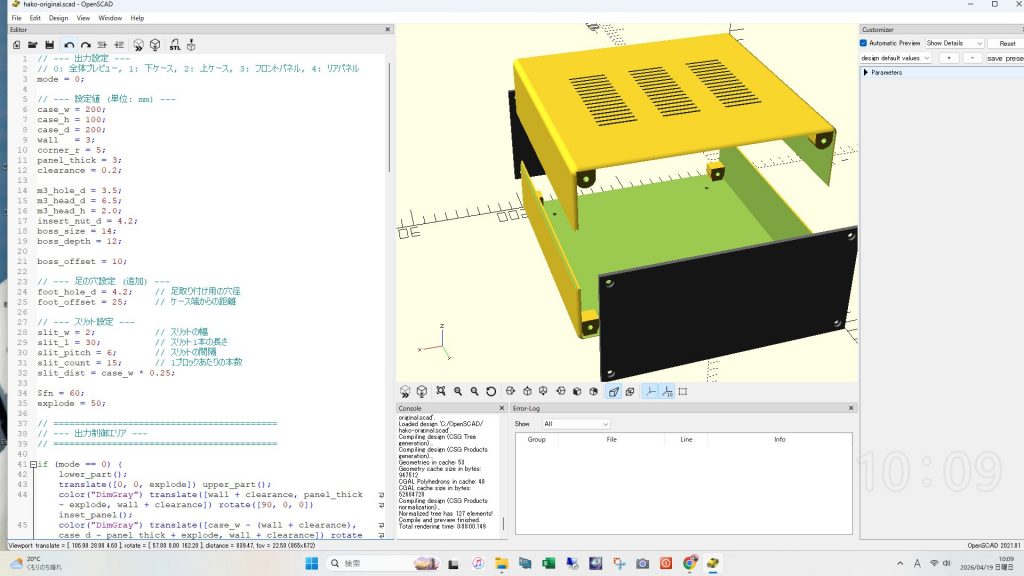

汎用のオリジナルケースです。
ニーズがあればopenSCADのデータも公開可能です

とりあえずの寸法は
縦x横x奥行
10cmx20cmx20cmです

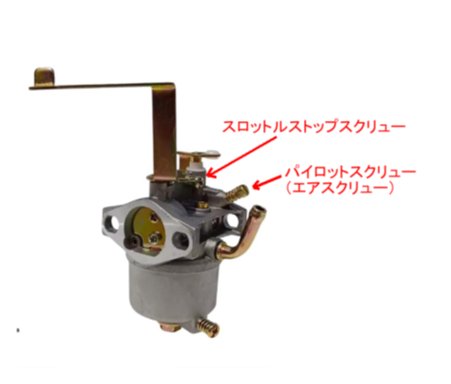

キャブレターを洗浄した後に調整してください

• スロットルストップスクリュー（スロットルストップネジ）: スロットルレバーが戻りすぎるのを止めているネジです。これを締めるとアイドリング回転数が上がり、緩めると下がります。
• パイロットスクリュー（エアスクリュー）: 燃料と空気の混合比を調整するネジです。通常は「全閉から1.5〜2回転戻し」が標準ですが、微調整に使用します

調整手順

1. 回転数の固定: スロットルストップネジを回して、エンジンが安定して回り続けるポイントに合わせます。
2. 混合比の最適化: パイロットスクリュー（エアスクリュー）をゆっくり左右に回し、最も回転数が高くなる（エンジンの音が力強くなる）位置を探します。
3. 最終調整: 回転数が上がりすぎた場合は、スロットルストップネジを少しずつ緩め、標準的なアイドリング回転数（耳で聞いて「トコトコ」と安定して回る程度）に落とします。

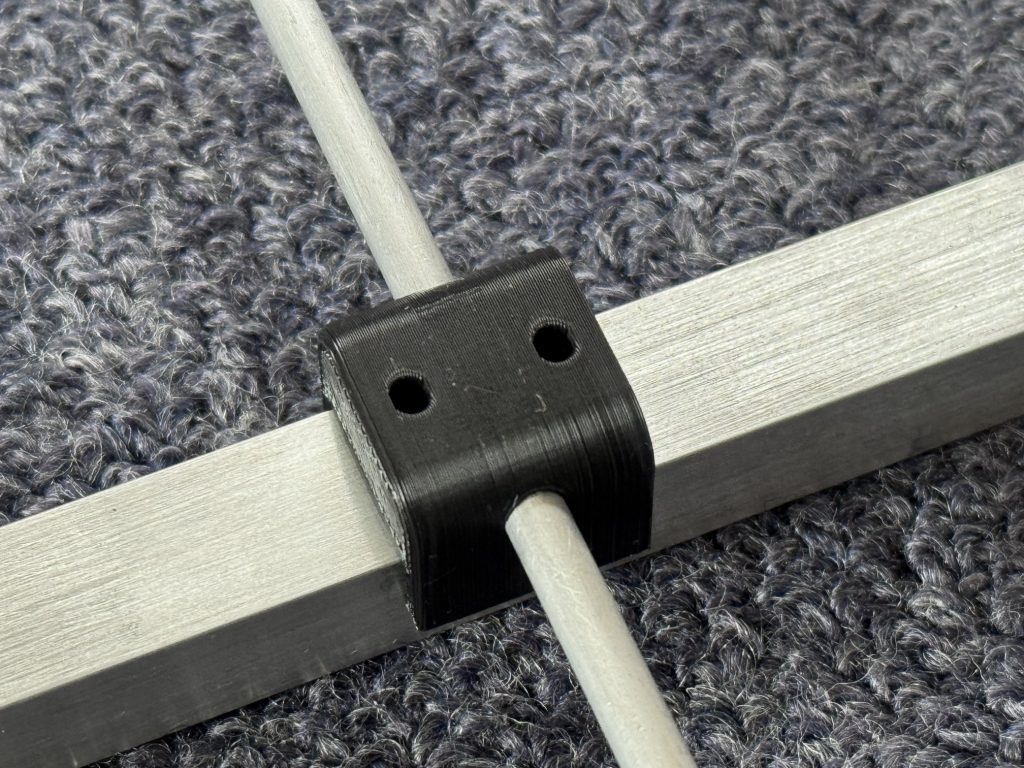

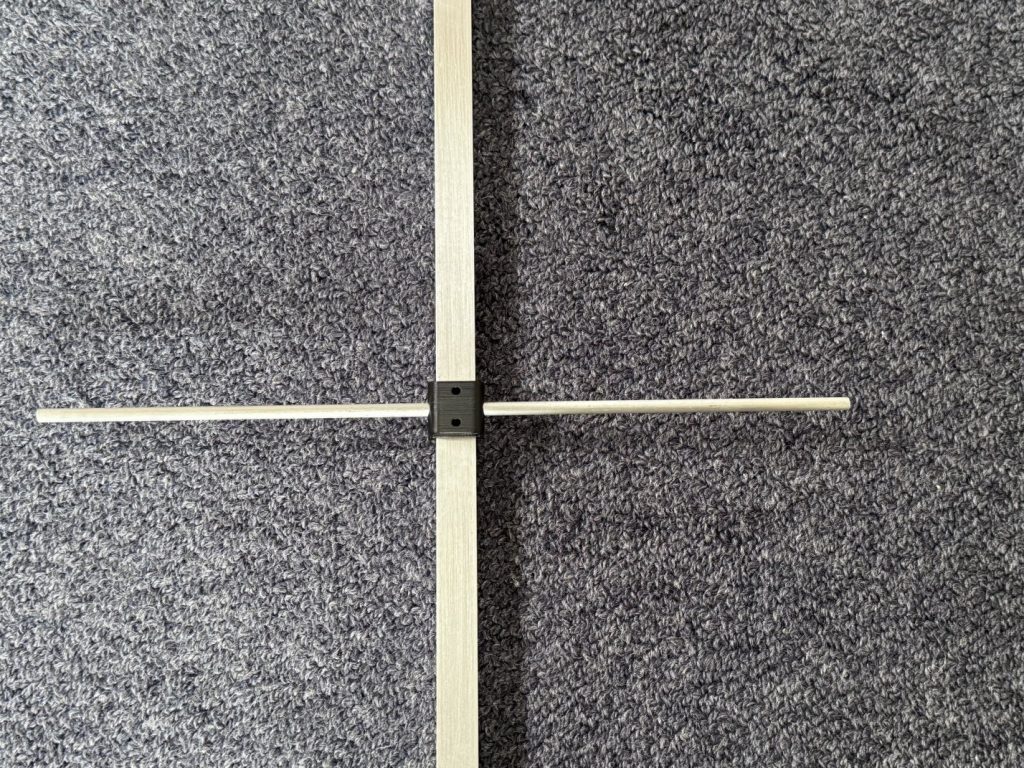

５年ほど使っていた自宅の430の7エレスタックですがエレメント固定に
プラスチックの板の切り出し部品と100均の束線バンドを使っていましたが
経年変化で束線バンドが切れてエレメントが落下して使えなくなったので

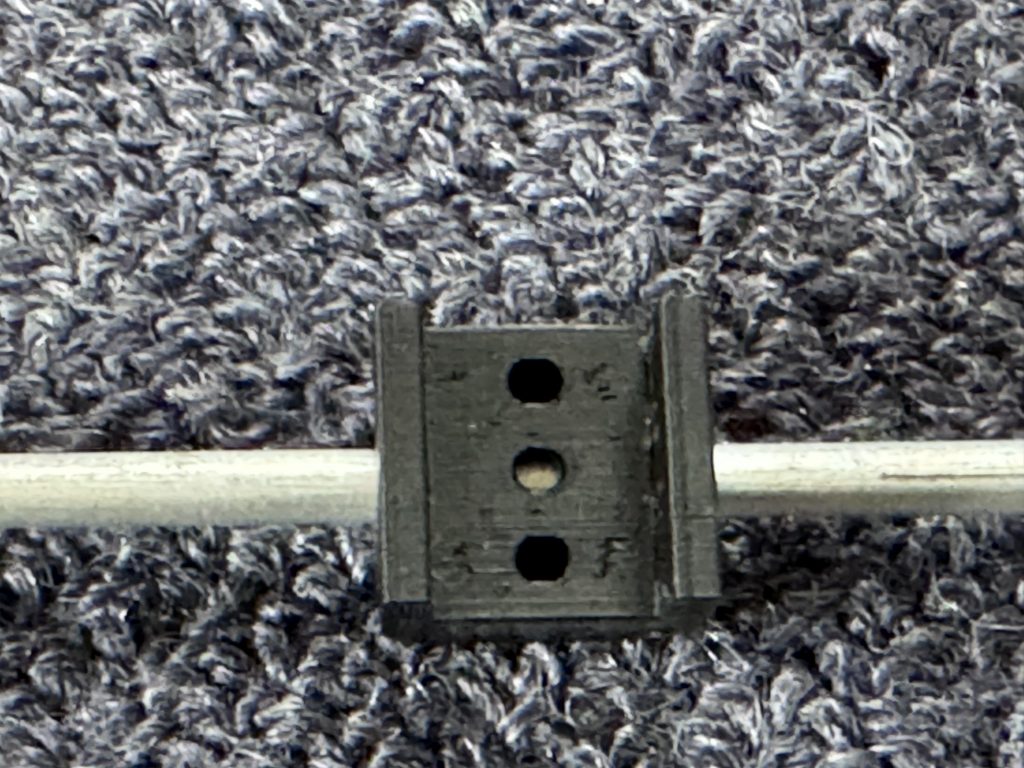

３Dプリンターで部品を作成して再作成。
材料は以前ののもが殆ど使えるのでラジエータの作成とクランプの交換
位で済みそうです
３Dデータは後日、フォールデッドダイポールの取り付け部品と共に
無償公開予定

フォールデッドダイポール寸法
中心周波数を 433.0MHz とした設計値です。

項目 寸法 補足
全長 326 mm 外寸の最大幅です。
エレメント間隔 　　20 mm 芯芯の距離です。
直線部分の長さ 　　306 mm 両端の半円部分を除いた
　　　　　　　　　直線部分の長さです。
給電部の隙間 　 　10 mm 下側エレメント中央のカット幅
曲げ半径 　　　 　10 mm 芯芯20mmを作るための曲げ半径

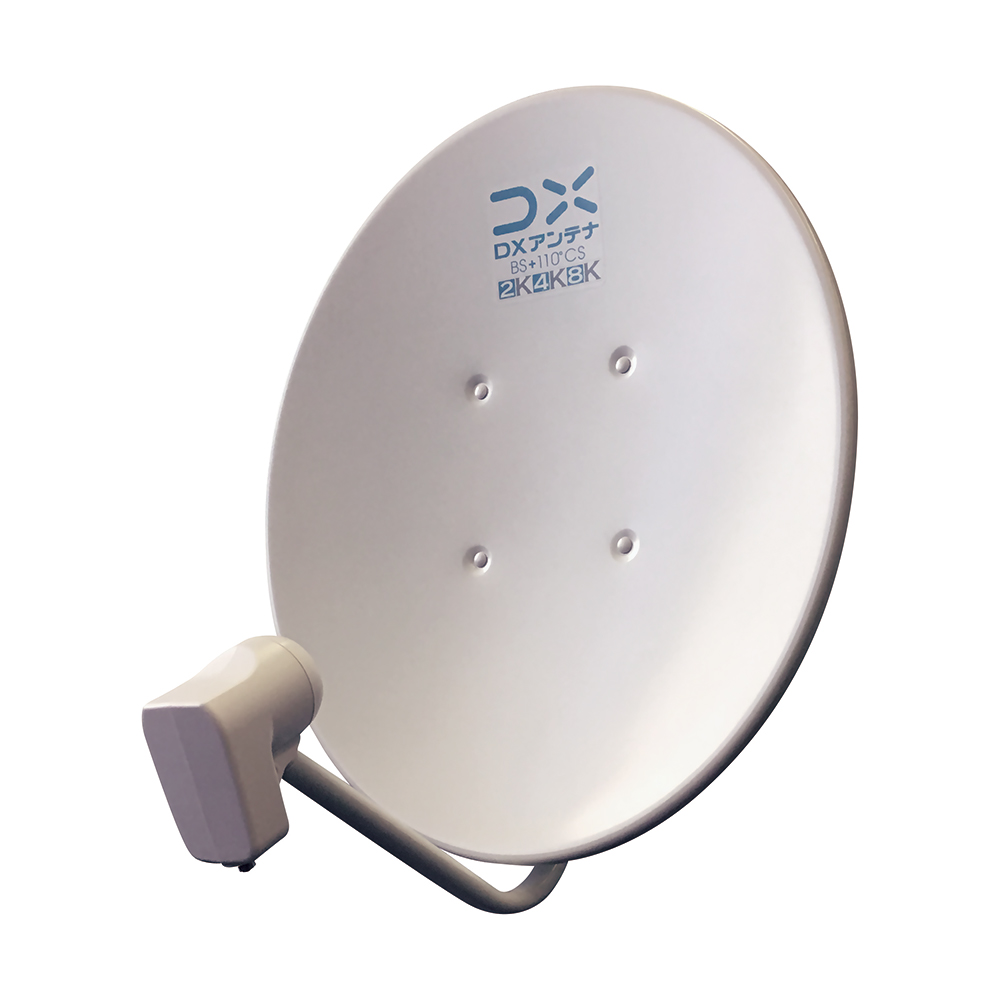

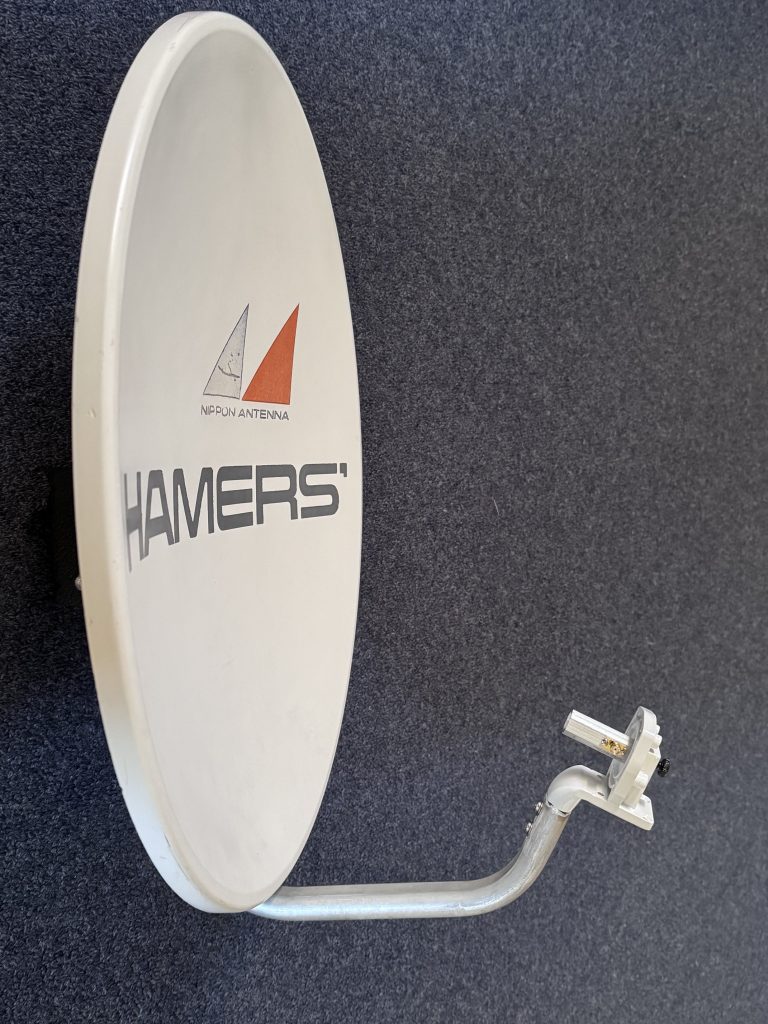

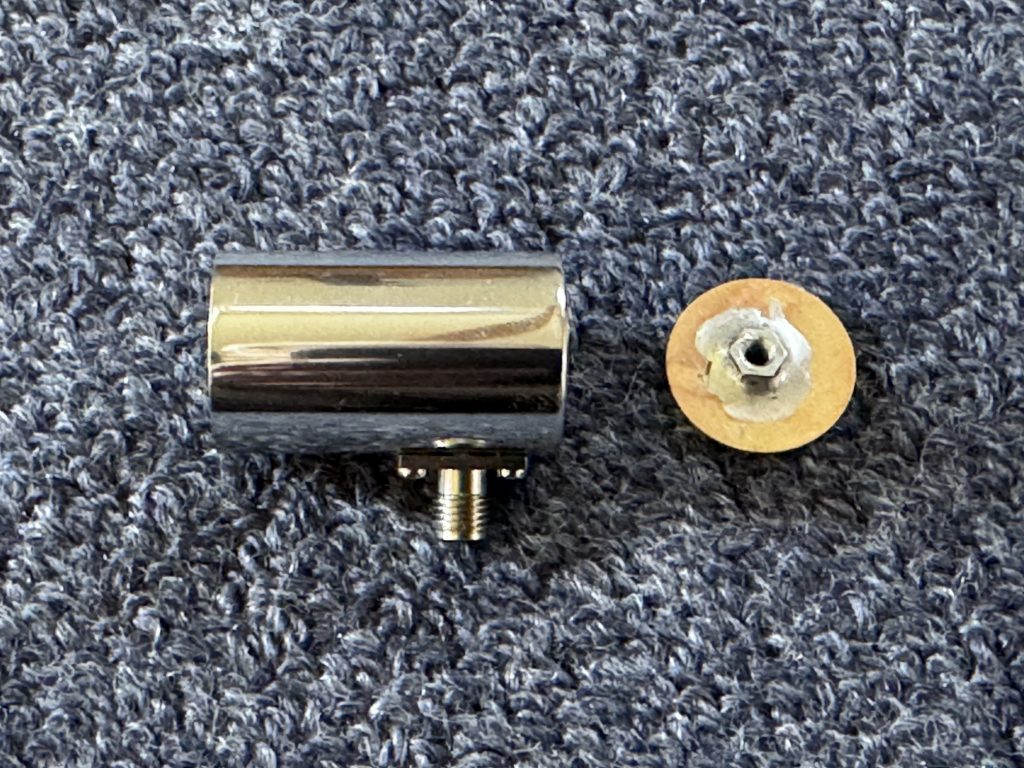

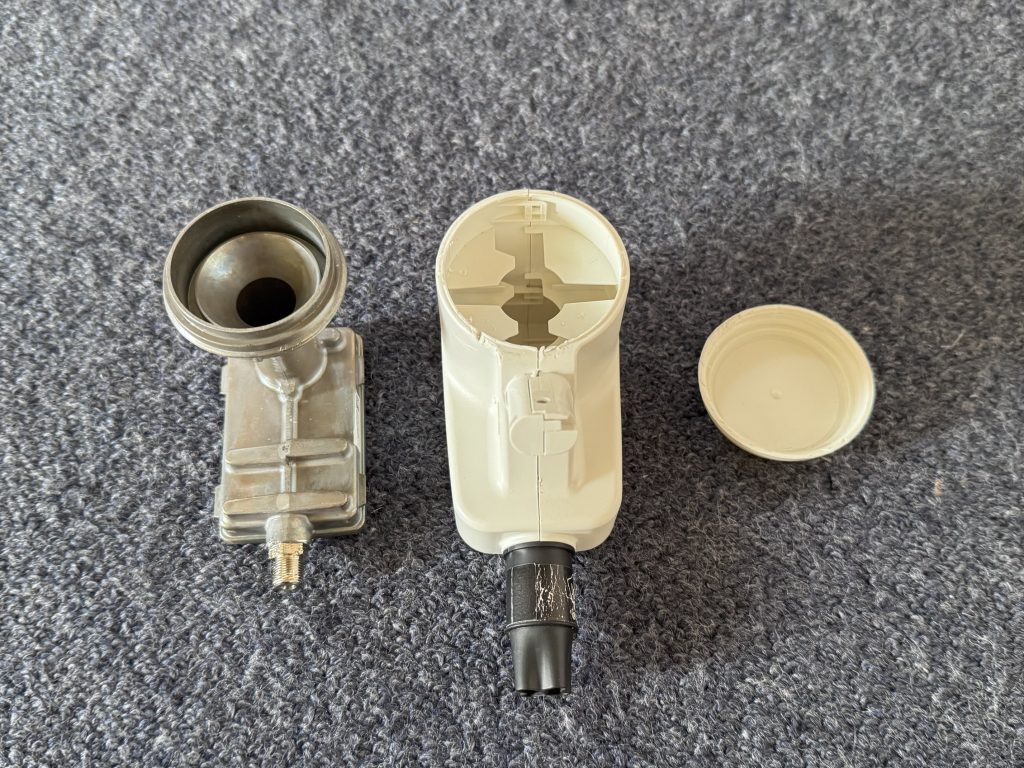

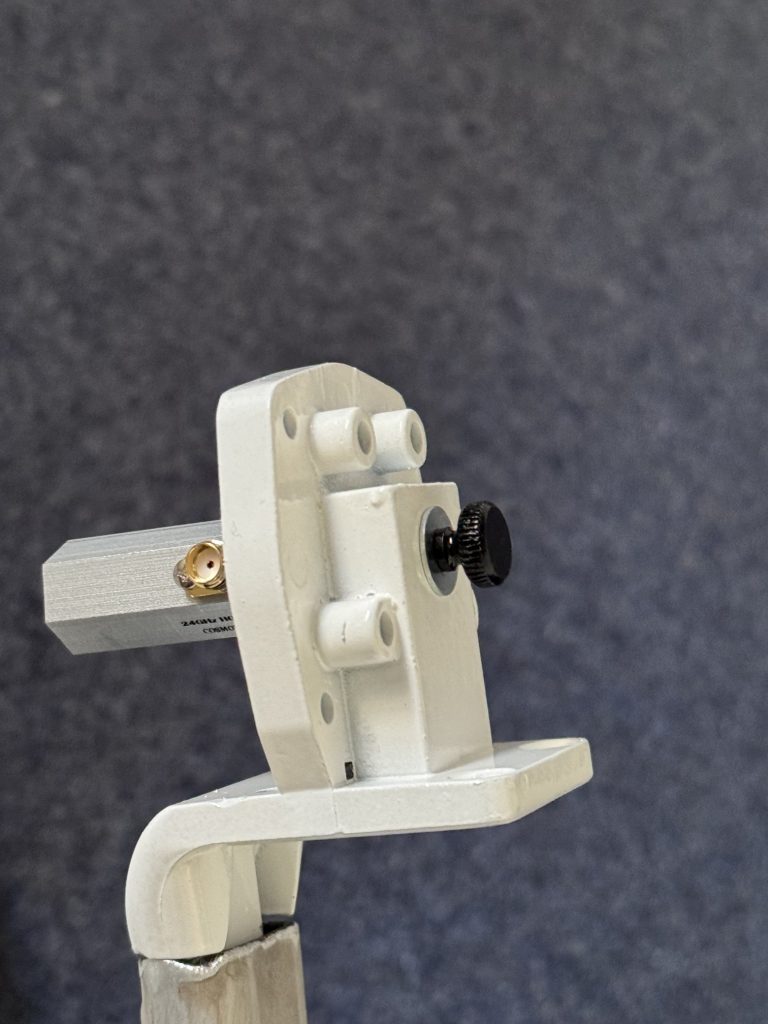

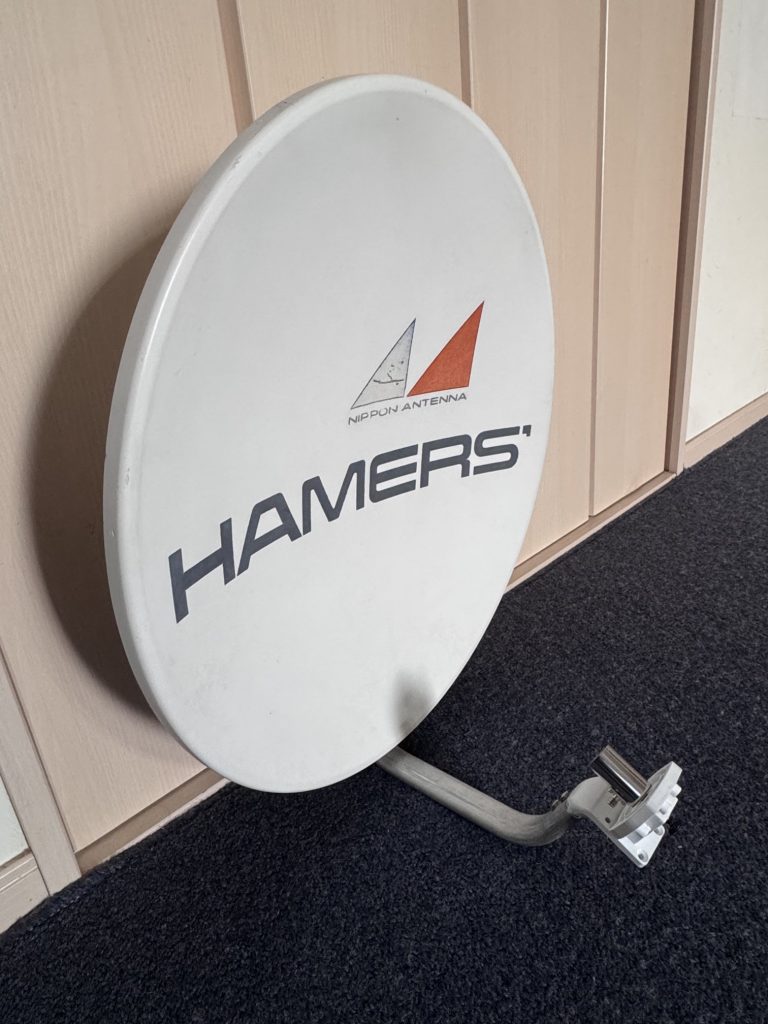

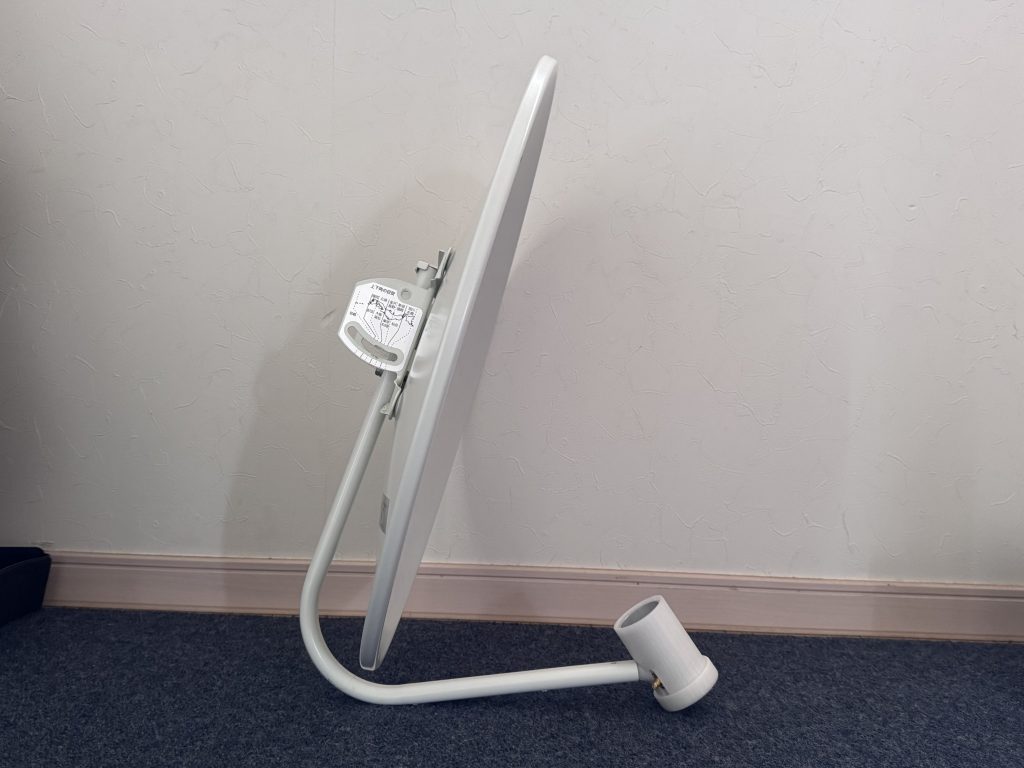

LBN取付用ねじを１本外すだけでアマチュア無線用オフセットパラボラになります。

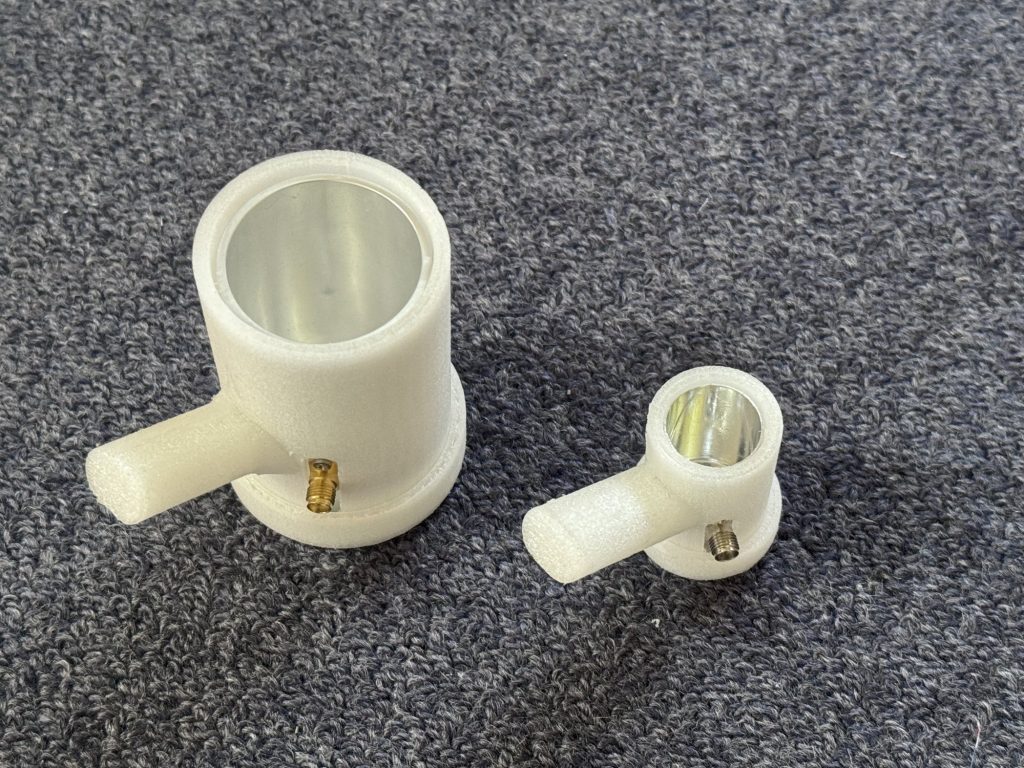

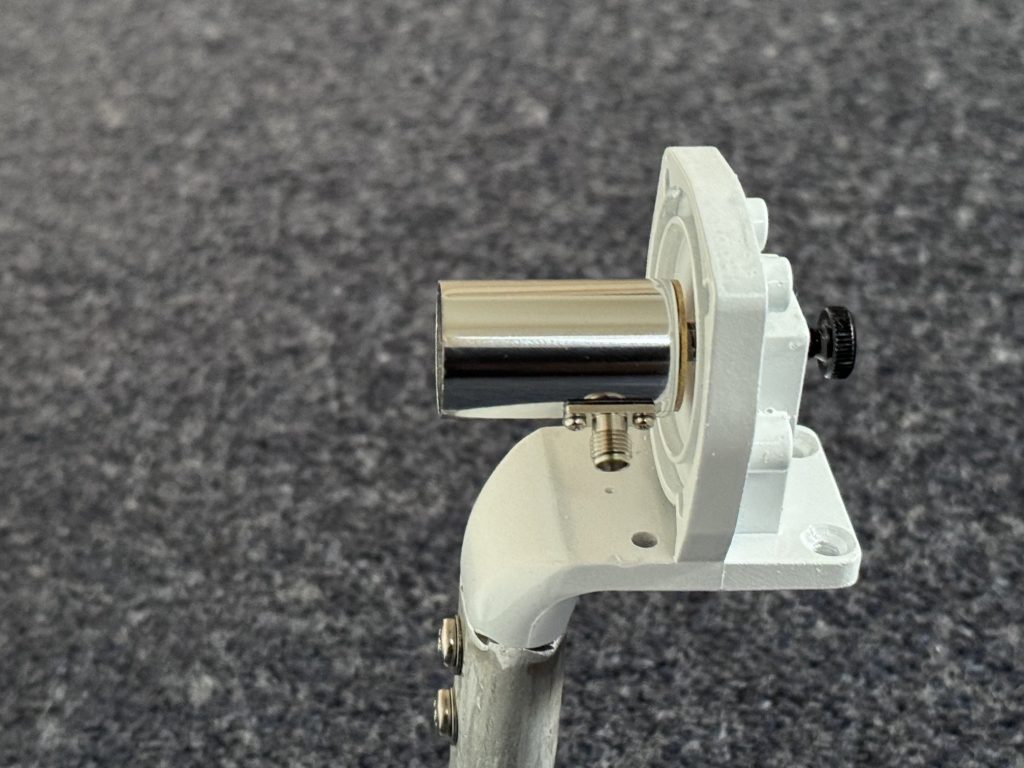

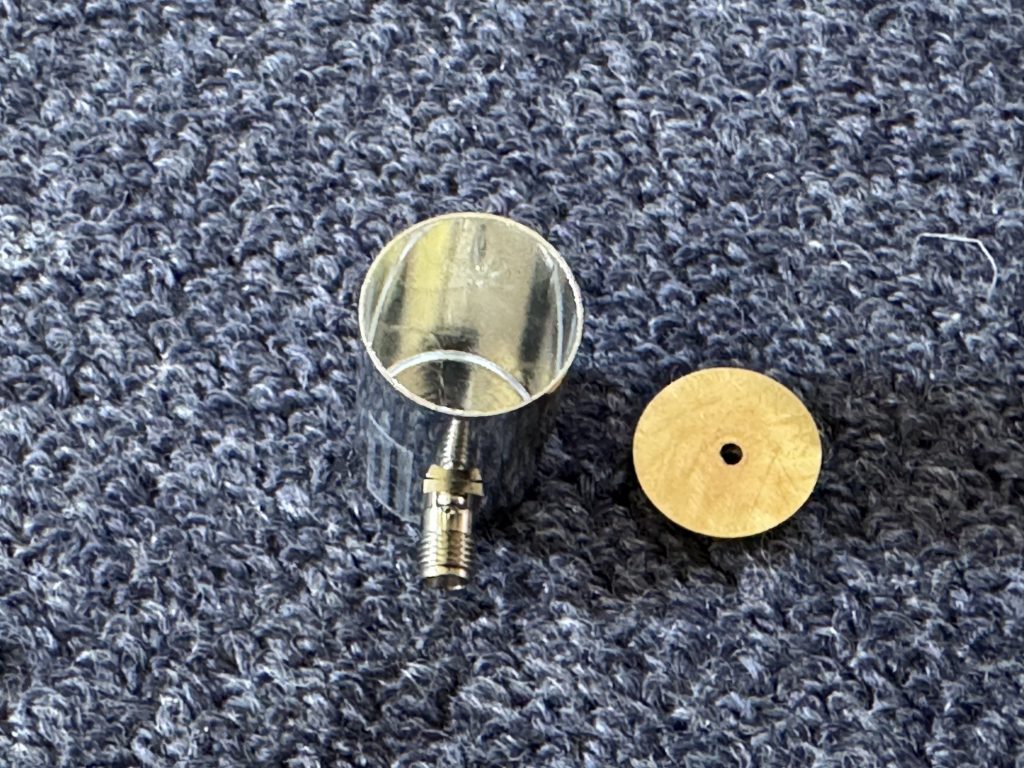

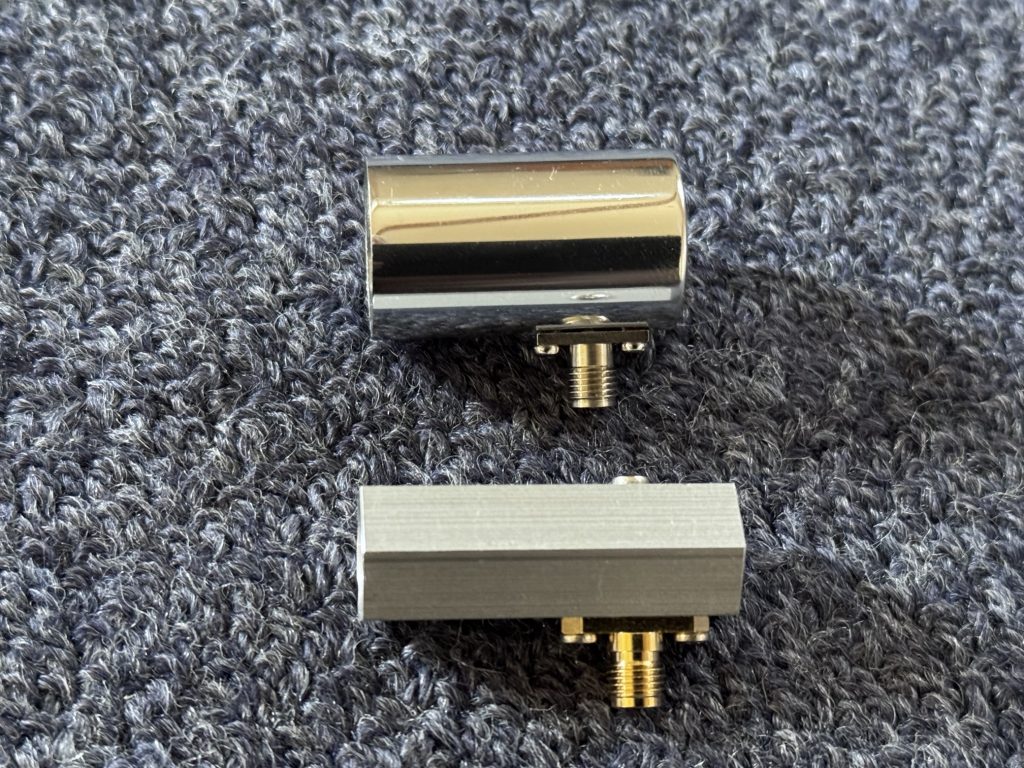

大きい方が5.6GHz用、小さい方が10GHz用です

後面パネルに設置したUSBポートからプログラムの起動をしたい
でも下記のエラーが発生。

５V15Aの電源を使用してても
Raspi5からは５V3A以下の電源にしかつなっがてないよ！
と叱られた、実機には5V15AのDCDCのコンバータ搭載
しかしRASPI5からはPDに要求を出したが返信がないので
5V3Aの判定

ここで次の操作を要求される
「パワーボタンを押せと！」
これを避けるためにconfig.txtに

sudo nano /boot/firmware/config.txt
で
usb_max_current_enable=1

の指示を追加しろって！
追加して無事マイクロSD交換で別のプログラム起動

Trying next boot mode Trying partition: 1 type: 32 lba: 16384 ‘mkfs.fat’ ‘ bootfs ‘ clusters 261115 (4) Read config.txt bytes 1265 hnd 0x277 usb_max_current_enable default 0 max-current 3000 Read bcm2712-rpi-5-b.dtb bytes 78765 hnd 0x125USB boot requires high current (5 volt 5 amp) power supply. To disable this check set usb_max_current_enable=1 in config.txt or press the power button to temporarily enable usb_max_current_enable and continue booting. See https://rptl.io/rpi5-power-supply-info for more information

https://www.soumu.go.jp/menu_news/s-news/01kiban14_02000761.html

1. 推奨ファームウェア

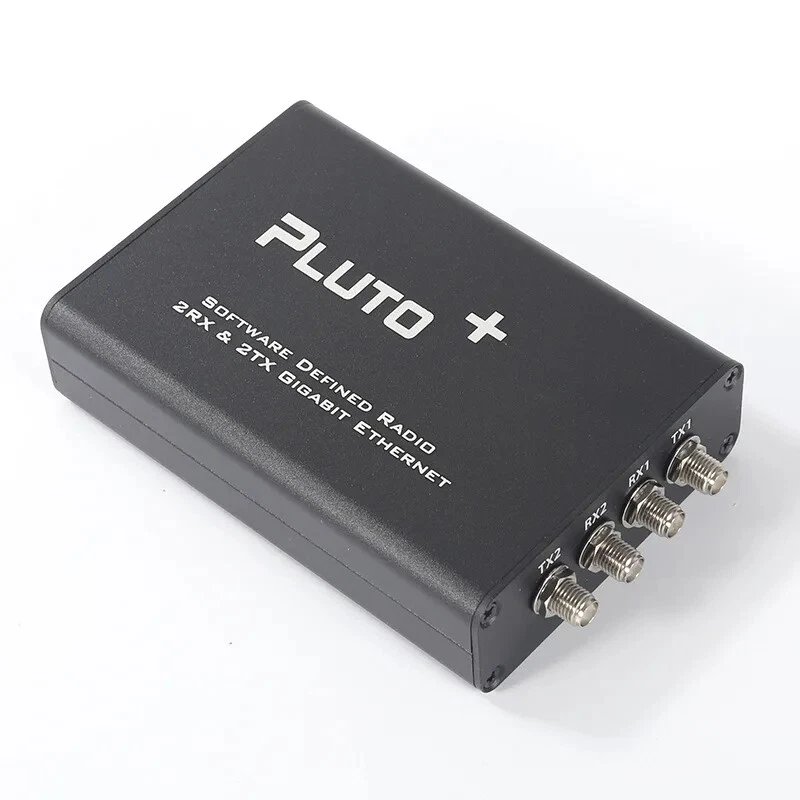

Portsdown 4 (BATC) で推奨されている、あるいは互換性が高いファームウェアは以下の通りです。

• F5OEO “For the Brave” Firmware: DATV（デジタルアマチュアテレビ）用途で最も一般的です。特にネットワーク（LAN）経由での配信やRTMPストリーミングをサポートしており、Portsdown 4との親和性が高いです。
• F5OEO Pluto+ 専用版: Pluto+のEthernetポートをネイティブにサポートするバージョンがあります。
• Maia SDR Firmware: スペクトラム表示など、より高度なSDR機能が必要な場合に利用されますが、Portsdown 4の送信機として使う場合はF5OEO版が確実です。

2. SDカードブートのためのハードウェア設定

Pluto+でSDカードからブートするには、基板上のジャンパーピン（またはパッド）を物理的に接続する必要があります。

• 接続箇所: 基板上の SD-H と 1V8 (1.8V) をジャンパー線などで短絡させます。
• 動作: この設定により、起動時に内蔵フラッシュではなくSDスロットのデータを優先して読み込むようになります。

---

3. SDカードの作成手順

1. フォーマット: SDカードをFAT32でフォーマットします。
2. ファイルの配置: * ダウンロードしたファームウェア（通常は sdimg.zip などの名称）を解凍します。
   • 解凍して出てきた boot.bin、uboot.env、rootfs.cpio.gz などのファイルをSDカードのルートディレクトリに直接コピーします。
3. 挿入: 電源を切った状態でPluto+のSDカードスロットに挿入します。

4. Portsdown 4側での設定

Pluto+がSDから正常に起動（緑のLEDが点滅）したら、Portsdown 4のメニューから以下の設定を行ってください。

• Menu 3 (System Config) -> Pluto Config
• Pluto IP Address: Pluto+のIPアドレス（デフォルトは 192.168.2.1 ですが、LAN接続時はルーターから割り当てられたアドレス）を入力します。
• Mode: RTMPまたはUSB（接続方法に合わせる）を選択します。

---

注意点: Pluto+の基板のリビジョン（Rev 1.0やRev 2.0）によっては、JTAGやIOの電圧が1.8Vと3.3Vで異なる場合があります。改造時には必ずお手元の基板のシルク印刷（1V8などの表記）を確認してください。

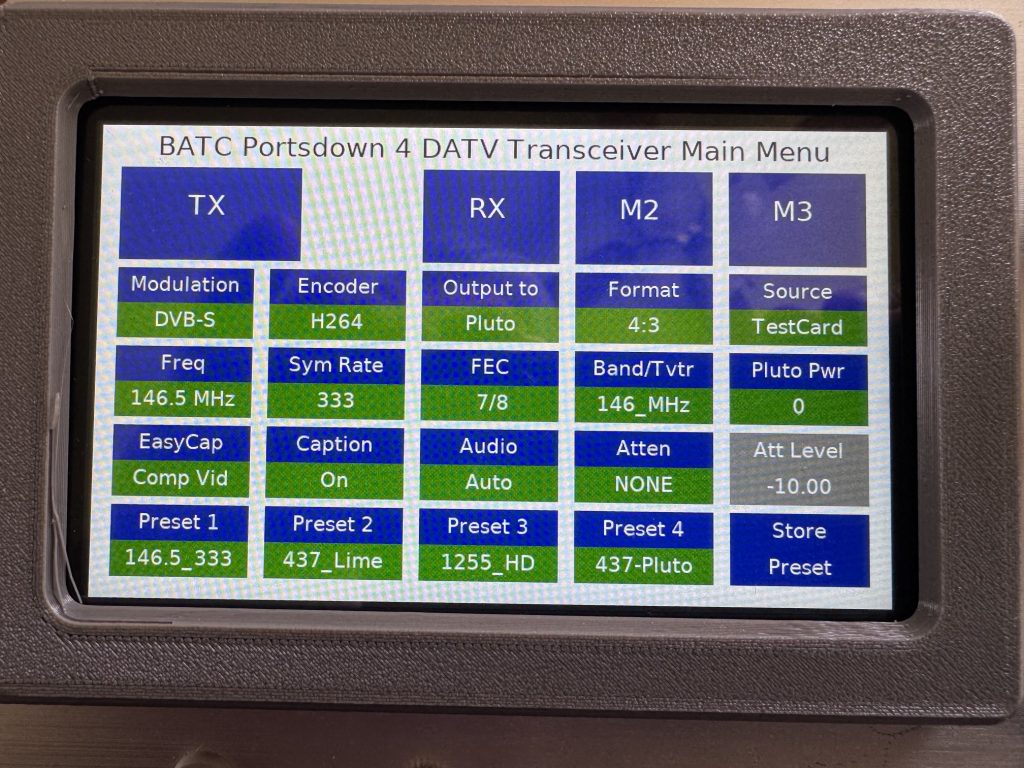

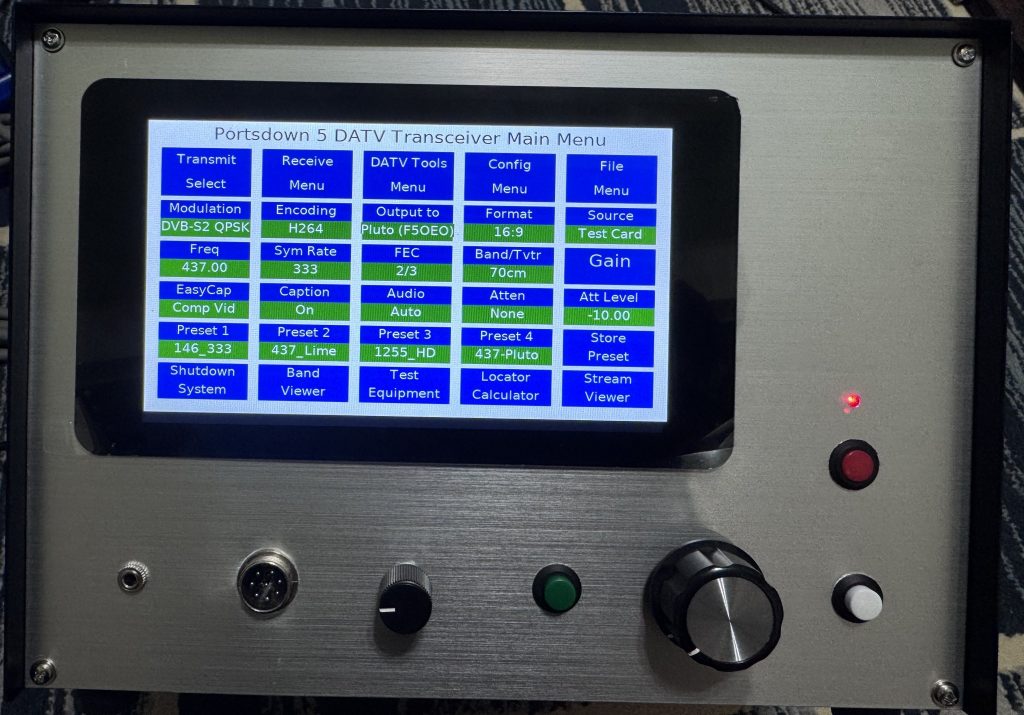

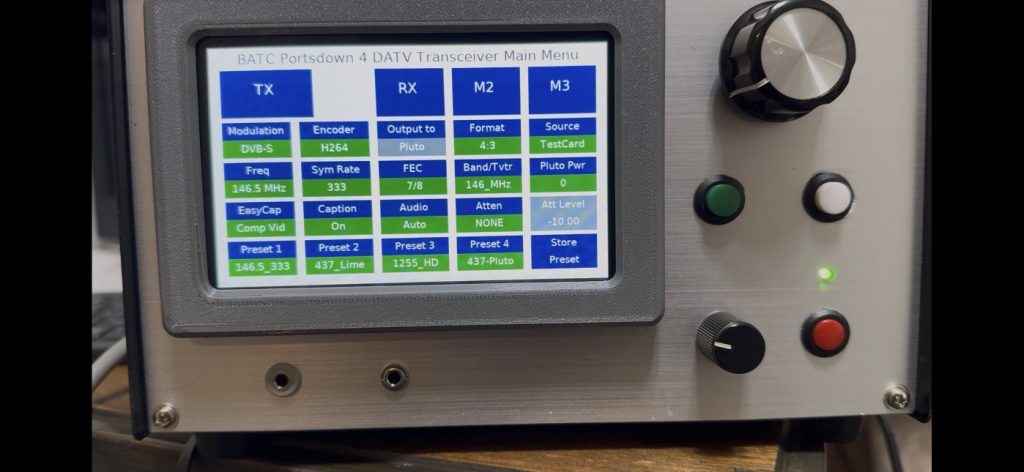

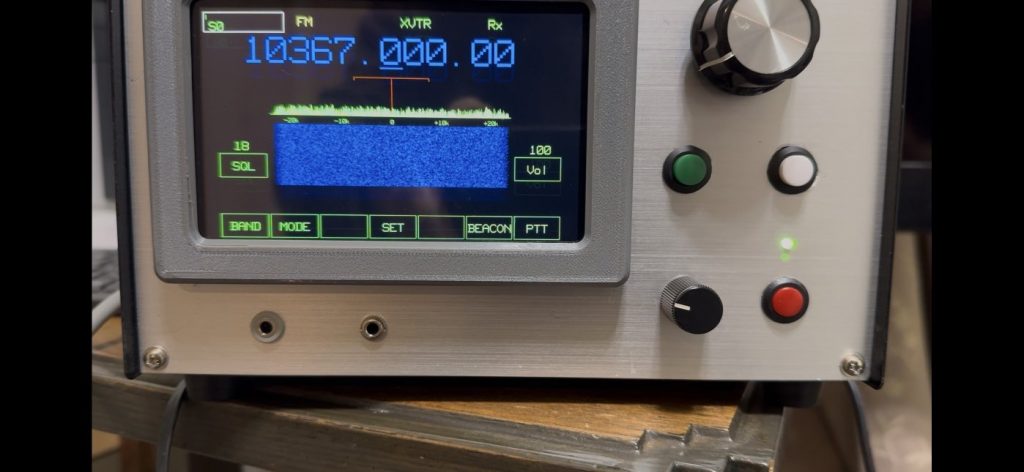

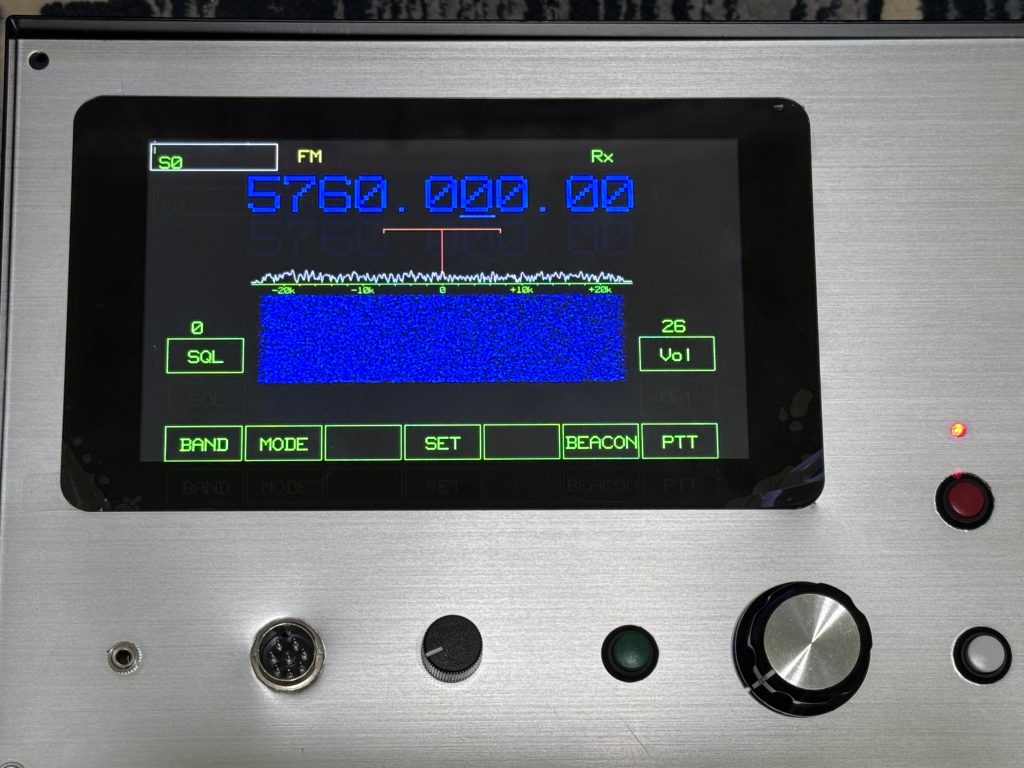

OSOYO５インチLCDでPortsdown4が動きましたが！
まだまだ使い方がよくわからない
以下のリンクをクリックすると動画がダウンロード
されます。それを再生してみてください

https://www.shinjo.info/IMG_6921.MOV
